چگونه یک کارخانه نورد پروفیل پیچیده می تواند ضایعات را در حالی که تلورانس های محکم نگه می دارد کاهش دهد؟

طرح کلی

• پروفایل های پیچیده را تعریف کنید و چرا از کانال های استاندارد یا لوله های ساده سخت تر هستند.
• رایج ترین سردردهای تولیدی را شناسایی کنید: پیچش، کمان، برگشت فنری، عیوب سطحی و تنظیمات مکرر.
• تجهیزات و ویژگی‌های راه‌اندازی را توضیح دهید که پایداری را بهبود می‌بخشد: صلبیت، استراتژی طراحی رول، شکل‌دهی هدایت‌شده و مدیریت تنش.
• نشان دهید که چگونه یک خط کامل (حلقه گشایی → تسطیح → شکل دهی → صاف کردن → برش به طول) به ثبات کمک می کند.
• یک چک لیست متمرکز بر خریدار، یک جدول راه حل ها، و یک بخش سوالات متداول واضح ارائه دهید.

کاری که یک کارخانه نورد پروفیل پیچیده در واقع انجام می دهد

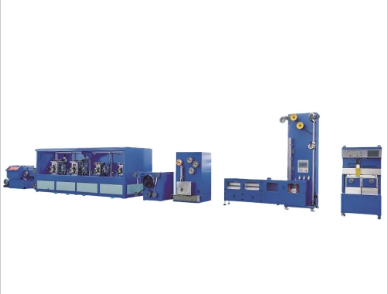

A پروفیل پیچیده آسیاب نوردساخته شده است تا قطعاتی با شعاع های متعدد، پله ها، لبه ها، افست ها و ویژگی های عملکردی - اغلب در یک توالی عبور - را تشکیل دهد. در حالی که هندسه را در طول، عرض و ضخامت کنترل می کند. در مقایسه با اشکال ساده تر، پروفیل های پیچیده تغییرات کوچکی را تقویت می کنند: یک تغییر جزئی در ضخامت نوار، مجموعه سیم پیچ، روغن کاری یا تراز ورودی می تواند به صورت پیچش، "لبخند"، کمان یا ارتفاع فلنج ناهموار قابل مشاهده باشد.

هدف اصلی فقط «تشکیل شکل» نیست. این کار را انجام می دهدقابل پیش بینی، شیفت پس از شیفت، سیم پیچ پشت سیم پیچ — بدون تغییر دستی ثابت. اینجاست که استحکام آسیاب، هم ترازی پایه، استراتژی ابزار رول و کنترل فرآیند یک خط پایدار را از یک خط استرس زا جدا می کند.

نقاط درد پشت نمایه های "کامل روی کاغذ".

بخش های پیچیده اغلب به روش های قابل پیش بینی شکست می خورند. در اینجا مسائلی وجود دارد که خریداران هنگام تعویض تجهیزات قدیمی یا تولید مقیاس به آنها بیشتر اشاره می کنند:

• پیچ و خم:پروفیل در امتداد طول خود می چرخد ​​یا منحنی های آن به طرفین می چرخد ​​و مشکلات مربوط به تناسب را در پایین دست ایجاد می کند.
• موج و کمان:انرژی تشکیل ناسازگار یا تنش پسماند باعث می شود که قسمتی صاف بماند یا تمیز جمع نشود.
• رانش پشت بهار:"تنظیم یکسان" همان ابعاد را ایجاد نمی کند، به خصوص زمانی که ویژگی های سیم پیچ تغییر می کند.
• ترک لبه ها و علائم سطحی:شکل دادن بیش از حد پایه های اولیه، رول ضعیف رول، یا روغن کاری نادرست باعث ایجاد نقص می شود.
• تغییرات آهسته:شماره گیری بیش از حد آزمون و خطا پس از تغییرات رول باعث از بین رفتن توان عملیاتی می شود.
• ضایعات بالا در شروع / انتهای سیم پیچ:بی‌ثباتی ورودی و جلوه‌های خروجی ضایعاتی ایجاد می‌کنند که به سرعت جمع می‌شوند.

بیشتر اینها «مشکلات اپراتور» نیستند. آنها مشکلات سیستمی هستند: هم ترازی، استحکام، هدایت، و نحوه مدیریت استرس مسیر شکل گیری.

چگونه راه اندازی آسیاب مناسب رانش ابعادی را حل می کند

یک طراحی خوبپروفیل پیچیده آسیاب نوردابتدا روی ثبات و سپس سرعت تمرکز می کند. معمولاً از طریق ترکیبی از طراحی سازه، نتایج را بهبود می بخشد و پیکربندی هوشمند - بسته به مشخصات، محدوده مواد و الزامات تحمل شما.

1) استحکام و هم ترازی که ثابت می ماند

• پایه های با سختی بالا و ساختارهای پایه پایدار به جلوگیری از انحراف ریز که به عنوان تغییر ابعاد نشان داده می شود، کمک می کند.
• تنظیمات تکرار شونده (با مقیاس های واضح یا بازخوانی دیجیتال) وابستگی "دانش قبیله" را کاهش می دهد.
• کیفیت ثابت یاتاقان و دوک باعث کاهش علائم ارتعاش در سطوح حساس می شود.

۲) ایجاد مسیری که به جای اجبار استرس را مدیریت می کند

• شکل دهی پیشرونده تغییر شکل را در سراسر پایه توزیع می کند تا تنش لبه و خطر ترک خوردگی را کاهش دهد.
• فرم دهی هدایت شده و پشتیبانی جانبی مناسب می تواند از پیچش قبل از شروع آن جلوگیری کند.
• استفاده استراتژیک از پایه های شکست، پاس های باله و اندازه می تواند کنترل هندسه نهایی را بهبود بخشد.

3) کنترل ورود و کشش که 50 متر اول را محافظت می کند

• سیم‌زدایی بهتر، صاف‌کردن و تراز کردن، مجموعه کویل را کاهش می‌دهد و به آسیاب یک "ماده اولیه" ثابت می‌دهد.
• هدایت پایدار به اولین پایه ها باعث بهبود تکرارپذیری و کاهش ضایعات راه اندازی می شود.
• برای خطوط طولانی تر، تنش یا هماهنگی یکپارچه سرعت می تواند از کشش ظریفی که ویژگی های پیچیده را مخدوش می کند، جلوگیری کند.

4) صاف کردن و تصحیح پس از فرم در جایی که اهمیت دارد

• صاف کننده های خطی و واحدهای اصلاحی به حذف اثرات تنش باقیمانده که باعث خم و موج می شود کمک می کند.
• سیستم های برش به طول با اندازه گیری قابل اعتماد، تغییرات طول را کاهش می دهند و مونتاژ پایین دست را بهبود می بخشند.

تنظیمات و گزینه های خط معمولی

بسیاری از خطوط تولید برای پروفیل های پیچیده شامل همان "خطار" هستند، سپس گزینه هایی را بر اساس اهداف تحمل و هندسه قطعه اضافه می کنند. تامین کنندگان دوست دارندJiangsu Youzha Machinery Co. Ltd.معمولاً از طرح های خطوط قابل تنظیم پشتیبانی می کنند تا بتوانید تجهیزات را با خانواده محصول خود مطابقت دهید به جای اینکه یک نمایه را مجبور به تنظیم قوانین برای همه چیز کنید.

• Uncoiler + Coil handling:تغذیه پایدار، انبساط هیدرولیک اختیاری، ماشین سیم پیچ و قفل های ایمنی.
• تسطیح / صاف کردن:حافظه سیم پیچ را کاهش می دهد و ثبات ورودی را بهبود می بخشد.
• تغذیه و راهنمایی:راهنماهای جانبی، میزهای ورودی و وسایل کمکی برای تثبیت اولین پایه ها.
• تشکیل غرفه:توالی طراحی شده در اطراف نمایه. بسته به فرآیند ممکن است شامل پایه های رانده/غیر رانده باشد.
• تصحیح درون خطی:صاف کننده ها، کنترل پیچ و تاب، یا اندازه بسته به رفتار پروفایل.
• برش به طول و خروج:قطع پرواز یا توقف-شروع، اندازه گیری، انباشته شدن، و حفاظت برای سطوح تمام شده.

چک لیست انتخاب برای خریداران و مهندسان

وقتی ماشین‌ها را مقایسه می‌کنید، تمرکز روی سرعت یا تعداد ایستادن آسان است. برای پروفایل های پیچیده، یک رویکرد بهتر ارزیابی نحوه محافظت سیستم است تکرارپذیری و کاهش مداخله

• تناسب خانواده پروفایل:آیا یک قسمت یا بسیاری از اشکال مشابه را تشکیل می دهید؟ استراتژی ابزار ماژولار می تواند بیشتر از سرعت خام مهم باشد.
• محدوده مواد:ضخامت، استحکام تسلیم، پوشش‌ها و علامت‌های سطحی مجاز باید رویکرد پایان و شکل‌دهی رول را هدایت کنند.
• اهداف تحمل:قبل از تعیین آسیاب، ابعاد بحرانی به کیفیت (ارتفاع فلنج، عرض تار، پیچش در هر متر، محدودیت‌های کمان) را تعریف کنید.
• انتظارات تغییر:هر چند وقت یکبار ابزارها تغییر خواهند کرد؟ به دنبال تنظیمات قابل تکرار، مراجع تنظیم واضح و دسترسی کارآمد باشید.
• حجم کاری اپراتور:در حین اجرای پایدار چه تنظیماتی انتظار می رود؟ هدف شما "تنظیم و دویدن" است، نه "نگهداری از کودک و تعقیب".
• طرح کیفیت:تأیید کنید که از چه روش‌های اندازه‌گیری و نمونه‌برداری استفاده می‌کنید (و چگونه طراحی خط از آنها پشتیبانی می‌کند).
• قابلیت پس از فروش:پالایش ابزار، در دسترس بودن قطعات یدکی و پشتیبانی از راه دور می تواند زمان کار طولانی مدت شما را تعیین کند.

نقاط درد در مقابل اقدامات متقابل عملی

کنترل فرآیند و عادات کیفی که نتیجه می دهند

تجهیزات مهم هستند، اما نظم و انضباط نتایج را چند برابر می کند. پایدارترین خطوط نمایه چند عادت مشترک دارند:

• روال راه اندازی:قبل از افزایش سرعت، تراز ورودی، تماس راهنما و تنظیمات پایه اول را بررسی کنید.
• پست های بازرسی ماده اول:ابعاد بحرانی به کیفیت را زود اندازه بگیرید و تنظیمات "خوب" نهایی را ثبت کنید.
• قابلیت ردیابی کویل:شناسه، ضخامت و ویژگی‌های کلید ورود به سیستم، بنابراین می‌توانید تغییر ابعاد را با مواد مرتبط کنید.
• حفاظت از سطح:ابزار رول را تمیز نگه دارید، آشغال ها را کنترل کنید و از پروفیل های تمام شده در هنگام خروج/انباشتگی محافظت کنید.
• آموزش مطابق با واقعیت:به اپراتورها آموزش دهید که هر تنظیم واقعاً بر چه چیزی تأثیر می گذارد (پیچش در مقابل کمان در مقابل ارتفاع فلنج).

روش‌های نگهداری و ابزار برای تکرارپذیری

پروفیل های پیچیده شلی مکانیکی کوچک را مجازات می کنند. اگر تکرارپذیری ناگهان بدتر شود، اغلب طراحی رول نیست - سایش، بازی یا آلودگی است.

• بررسی بلبرینگ و تراز:بازرسی ها را برنامه ریزی کنید تا لقی زودهنگام را که به لرزش و علامت گذاری تبدیل می شود، بگیرید.
• حفظ ابزار:رول ها را به درستی ذخیره کنید، از سطوح تمام شده محافظت کنید، و تاریخچه بازسازی را مستند کنید.
• راهنماها و سطوح تماس:راهنماهای فرسوده می توانند نیروهای نامتقارن ایجاد کنند که پیچ و تاب ایجاد می کنند.
• روغن کاری و تمیزی:روانکاری مداوم گرما و آسیب سطح را کاهش می دهد. تمیزی از خراش های تعبیه شده جلوگیری می کند.
• آمادگی قطعات یدکی:اجزای سایش حیاتی موجود در دست، زمان خرابی را کاهش می‌دهند و از «اصلاحات موقت» که کیفیت را کاهش می‌دهند جلوگیری می‌کند.
