4 میل نورد باریک باریک برگشت پذیر

آسیاب های نورد نوار باریک بلند GRM-S 4 قابل برگشت از کارخانه نورد GRM براینورد دقیق نوارهای باریک زیر 140 میلی متر عرض. این آسیاب مجهز به ساختار نورد برگشت پذیر، PLC، صفحه نمایش لمسی و سیستم کنترل سروو، نورد چند گذری مواد نوار شکاف را با دقت ضخامت عالی، صافی نوار و کیفیت لبه امکان پذیر می کند. این یک راه حل ایده آل برای برنامه های کاربردی با ارزش بالا است که به دقت و انعطاف پذیری تولید نیاز دارند.

ارسال استعلام

توضیحات محصول

آسیاب های معکوس تک پایه GRM برای نورد دقیق مواد مختلف از جمله فولاد سیلیکونی، فولاد ضد زنگ، آلیاژهای آلومینیوم و آلیاژهای تیتانیوم مناسب هستند. حالت نورد برگشت پذیر اجازه می دهد تا برنامه ریزی عبور انعطاف پذیر با توجه به خواص مواد و ضخامت هدف انجام شود.

این آسیاب با داشتن چیدمان فشرده و نسبت کارایی بالا، به ویژه برای تولید دسته ای کوچک تا متوسط، برنامه های تحقیق و توسعه و پردازش چند مشخصات مناسب است.

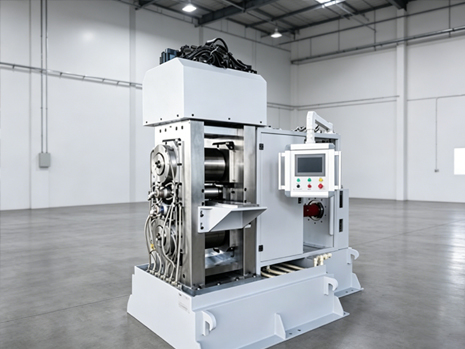

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

مواد قابل اجرا

نوارهای نقره و آلیاژ نقره

نوارهای آلیاژ آلومینیوم

نوارهای روکشی مبتنی بر آلومینیوم

نوارهای فولادی ضد زنگ

نوارهای فولادی سیلیکونی

آلیاژ تیتانیوم و نوارهای روکش تیتانیوم

پیکربندی

یک سکوی دریافت کننده در دو طرف ورودی و خروجی

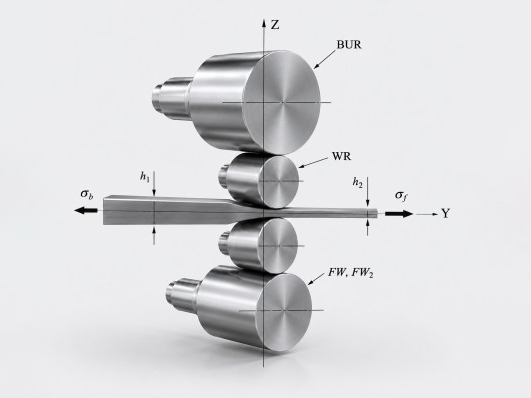

واحد اصلی آسیاب نورد معکوس 4-بالا

رول های بالا و پایین به طور مستقل برای نورد ناهمزمان

سیستم کنترل یکپارچه PLC + HMI + Servo

Silver alloy and titanium strip rolling on narrow strip mill

داده های فنی

نوع پایه	4-آسیاب معکوس تک پایه بلند
ضخامت ورودی	0.5 - 10 میلی متر
ضخامت خروجی	0.2 - 0.8 میلی متر
عرض نوار	100 - 140 میلی متر
تحمل ضخامت	0.015 ± میلی متر
بلبرینگ روانکاری	روغن کاری اتوماتیک مدار بسته
قطر رول پشتیبان	Φ300 × 200 میلی متر
قطر رول کار	Φ120 × 200 میلی متر
سرعت طراحی	0 - 0.4 متر بر ثانیه
نیروی نورد	≥ 80 T

مزایا

طراحی نورد برگشت پذیر

کنترل عبور انعطاف پذیر برای مواد مختلف و محدوده ضخامت.

کنترل با دقت بالا

4 آسیاب نورد نوار باریک برگشت پذیر مجهز به درایو کامل سروو و سیستم کنترل PLC هستند که دقت ضخامت تا 0.015 ± میلی متر را به دست می آورند.

طراحی پایه آسیاب فشرده

طرح تک پایه با ردپای کوچک، ایده آل برای تولید دسته ای کوچک و متوسط با مشخصات محصول متعدد.

گزینه ها

سیستم گرمایش رول الکترومغناطیسی (150-250 درجه سانتیگراد)

جابجایی بین حالت نورد سرد و نورد گرم را فعال می کند.

4-ساختار تبدیل بالا به 2-بالا

برای توسعه فرآیند آینده و کاربردهای نورد گرم محفوظ است.

سوالات متداول

Q1: حداکثر عرض نوار چقدر است؟

GRM: حداکثر عرض نوار 140 میلی متر است که برای کاربردهای نورد نوار باریک دقیق طراحی شده است.

Q2: آیا آسیاب می تواند فولاد ضد زنگ و فولاد سیلیکونی را پردازش کند؟

GRM: بله. 4 آسیاب نورد نواری باریک ما به ویژه برای موادی که به سختی رول می شوند مانند فولاد ضد زنگ و فولاد سیلیکونی مناسب هستند.

Q3: آیا آسیاب می تواند با خطوط بازپخت یا ترشی کار کند؟

GRM: بله. GRM می تواند راه حل های یکپارچه ای از جمله خطوط بازپخت، سیستم های ترشی و تجهیزات جابجایی سیم پیچ ارائه دهد.

GRM در راه حل های دقیق نورد نوار باریک تخصص دارد و تجهیزاتی را با دقت بالا، قابلیت اطمینان و کارایی هزینه ارائه می کند. ما علاوه بر آسیاب های معکوس تک پایه، آسیاب های نورد فشرده چند پایه، خطوط نورد پیوسته و سیستم های پردازش فلز سفارشی را نیز ارائه می دهیم.
امروز برای یک راه حل نورد متناسب با نیازهای مواد و تولید خود با ما تماس بگیرید.
